Ремонт телевизора LG Ultra Slim 21FU1RG-TS развертка
Vanya666Дата: Воскресенье, 21.02.2016, 17:22 | Сообщение # 1
Хозяин
Группа: Администраторы
Сообщений: 445
Награды: 8
Репутация: 5
Статус: Offline

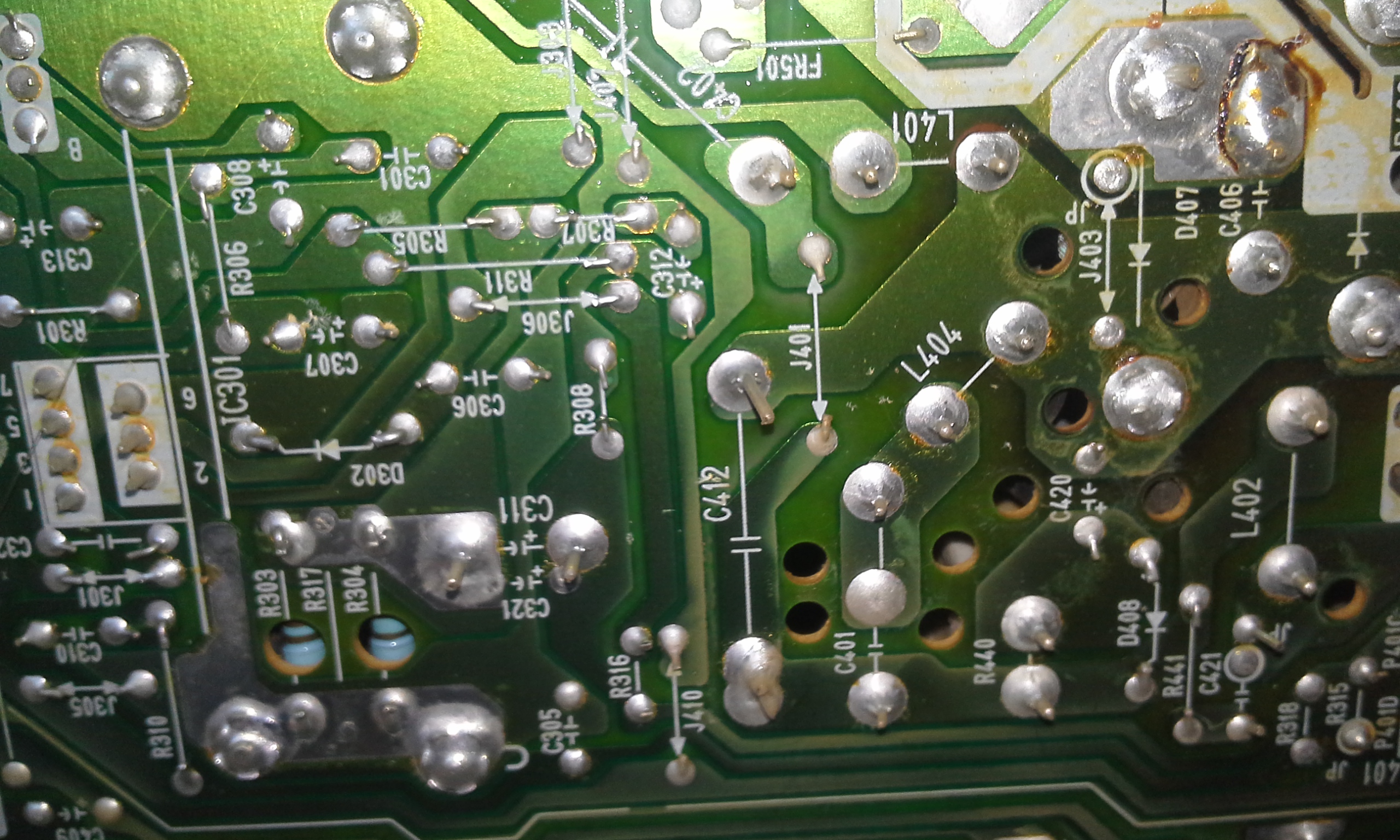

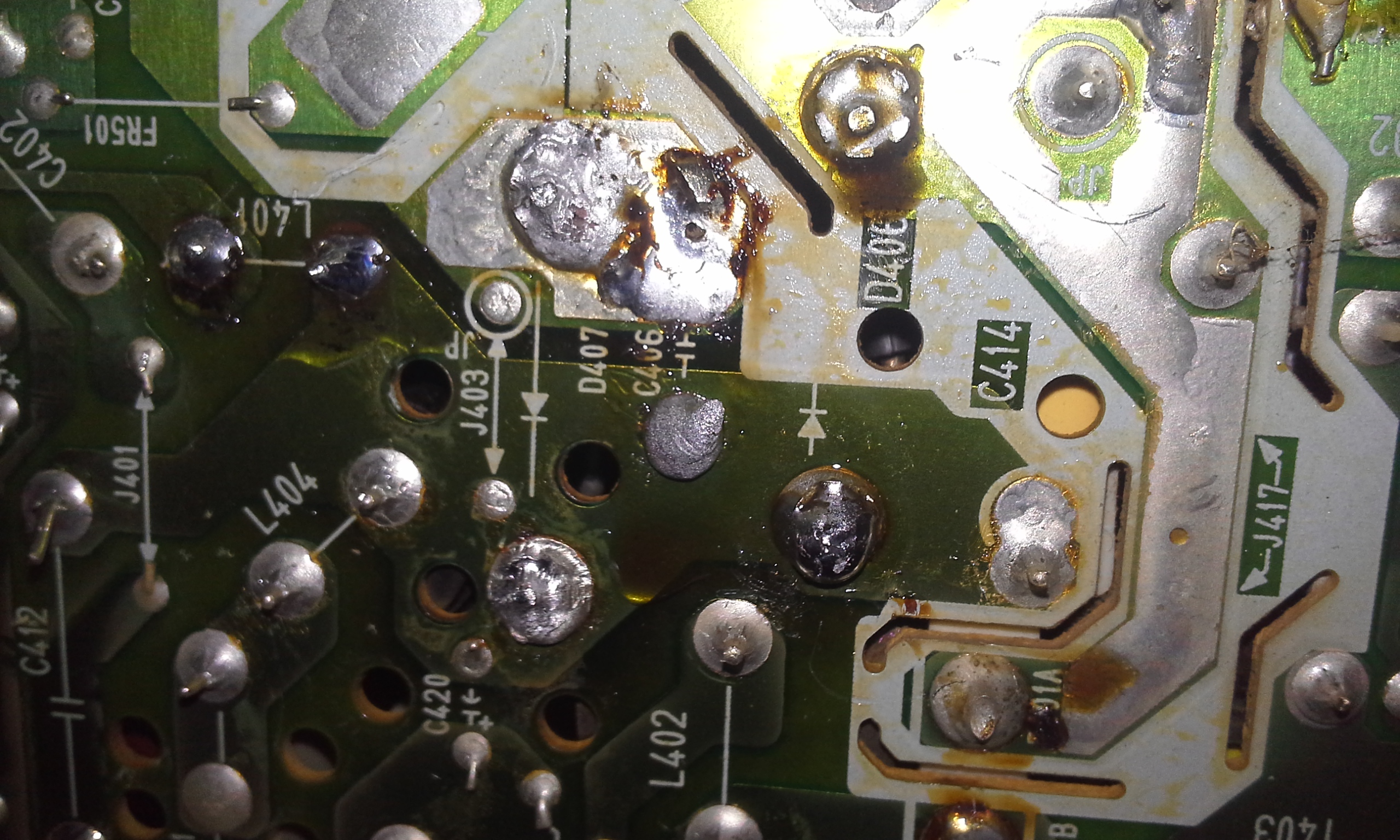

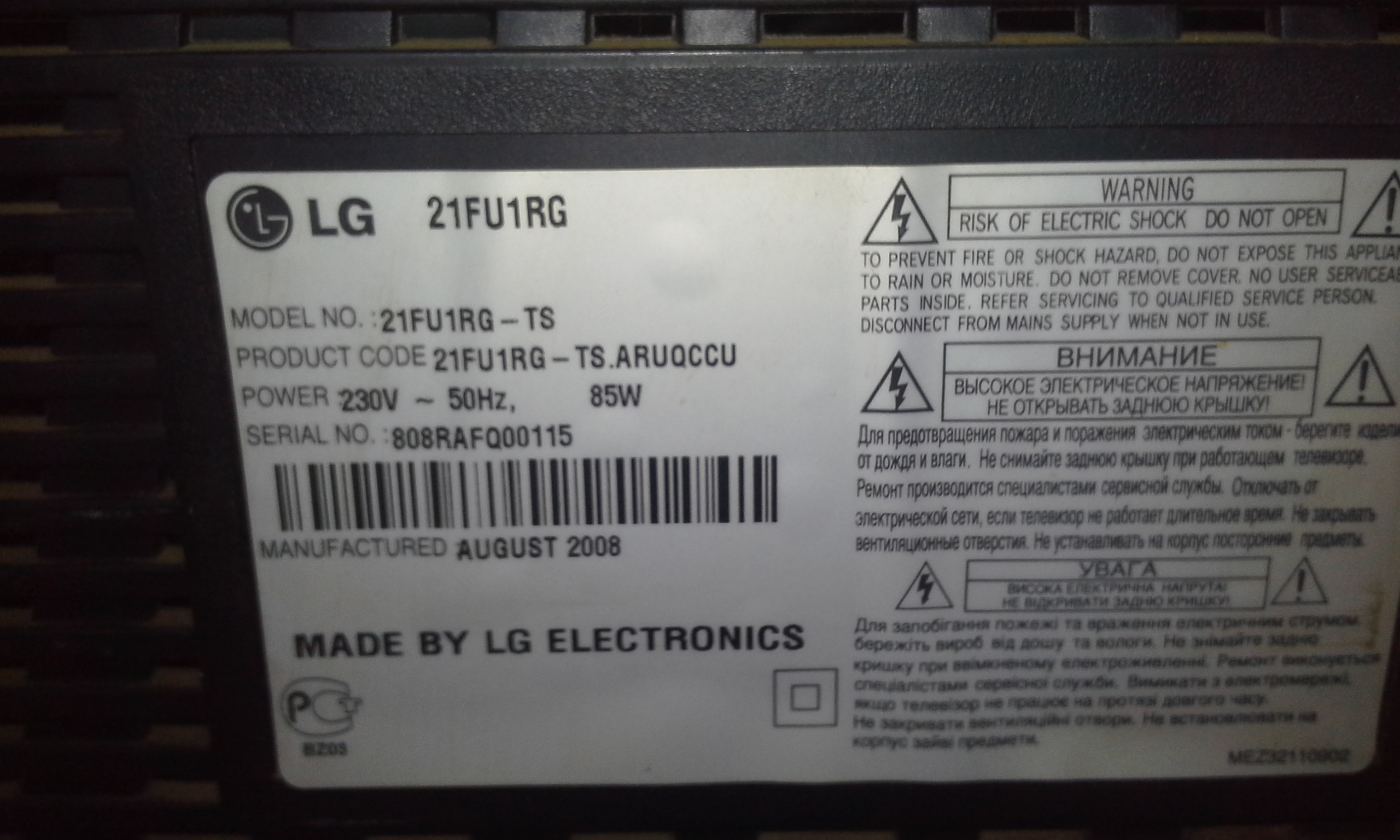

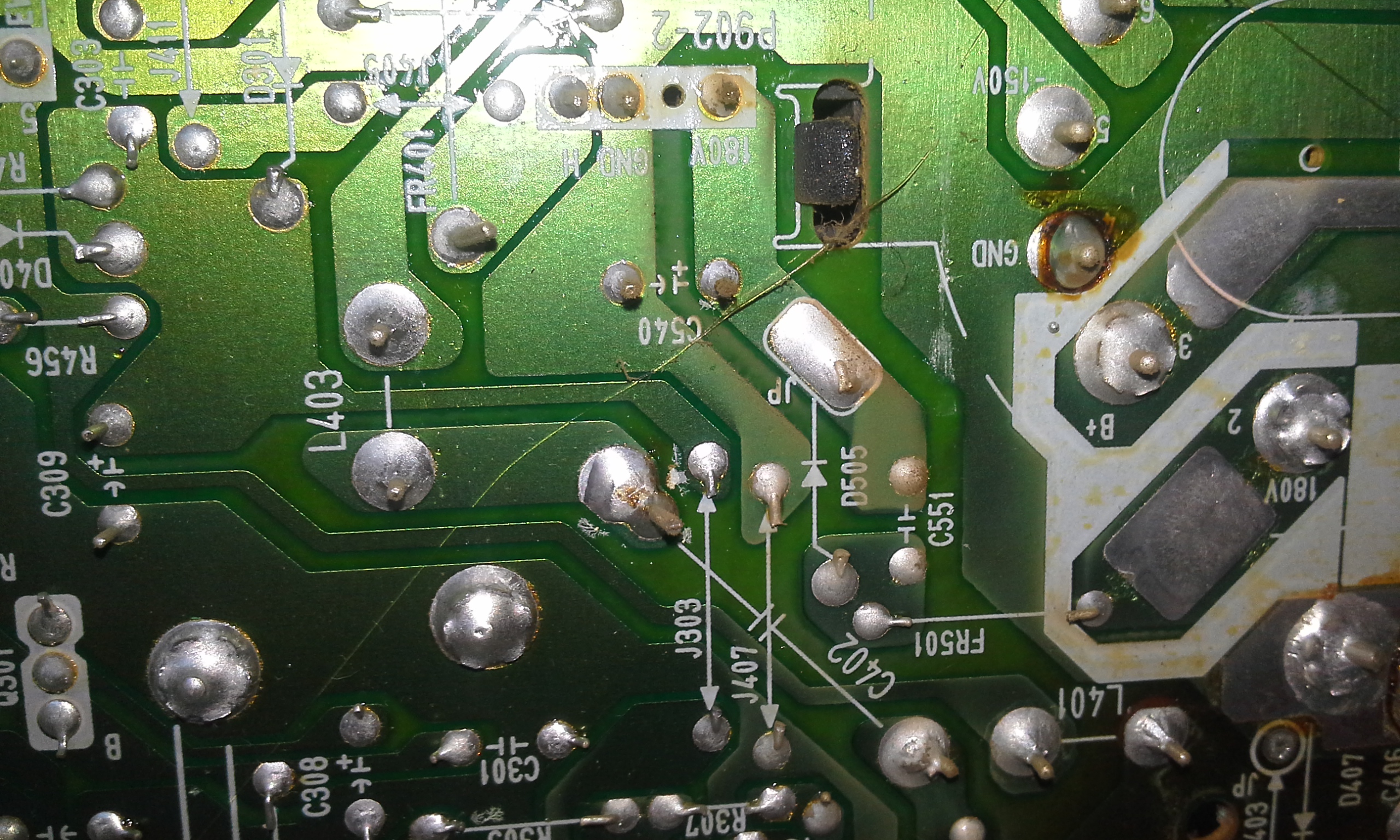

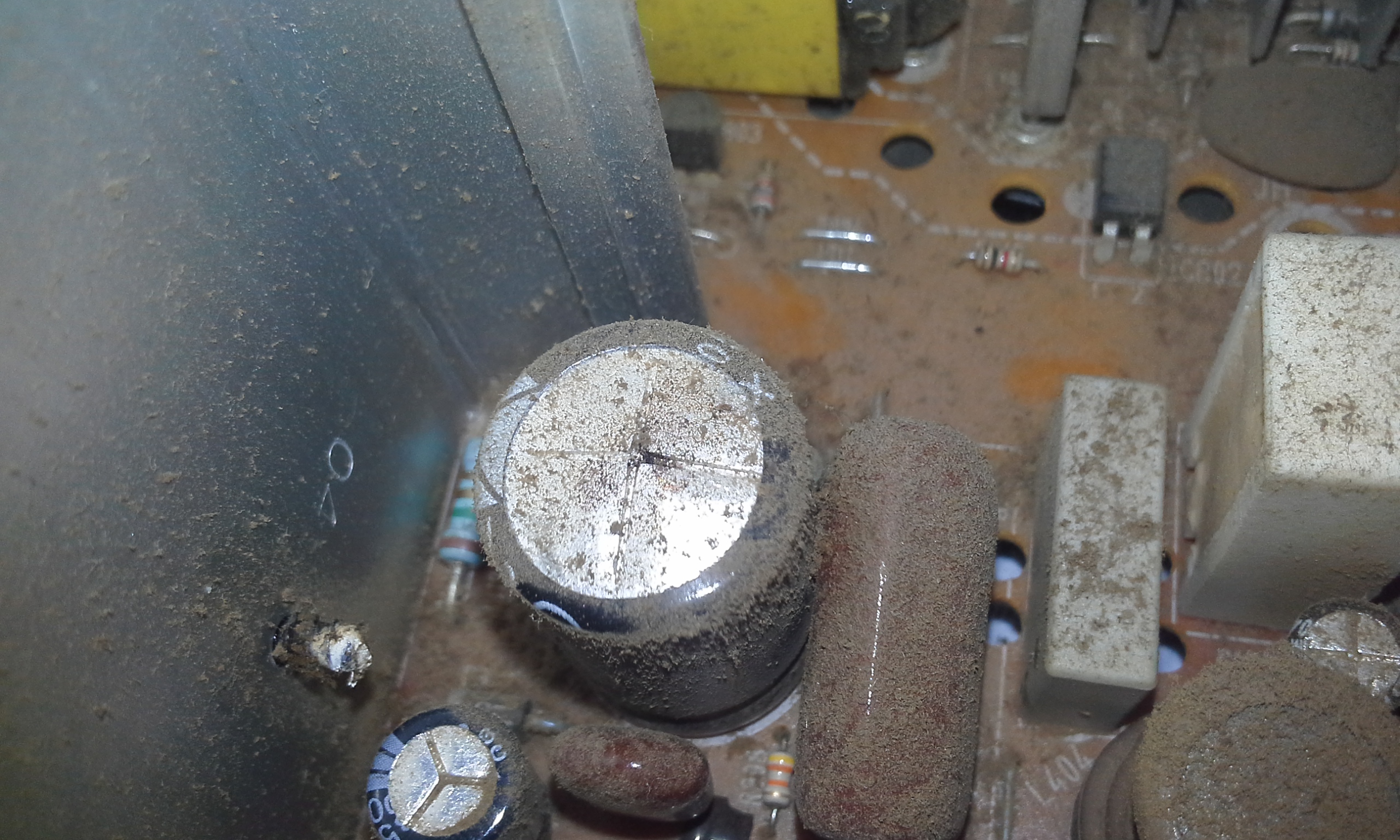

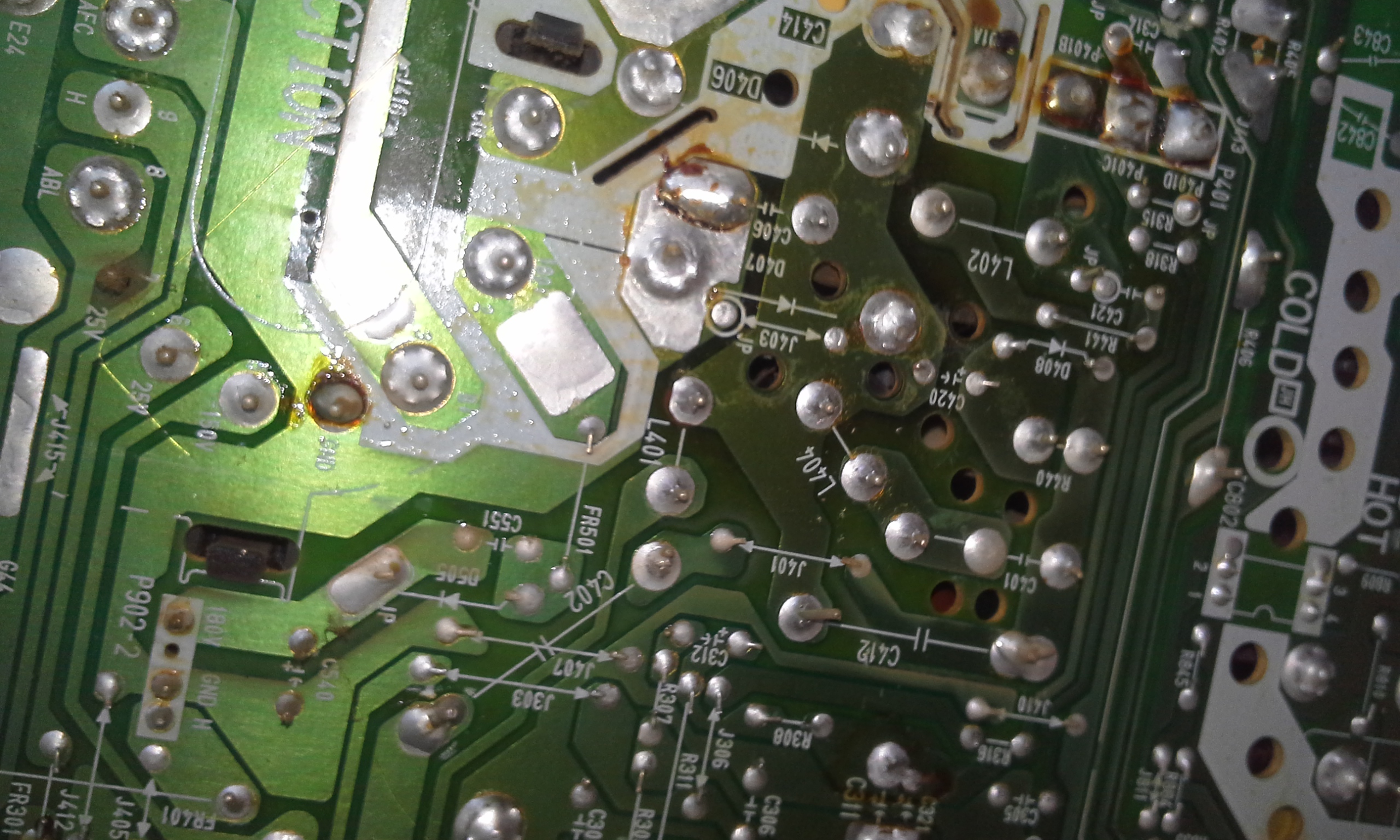

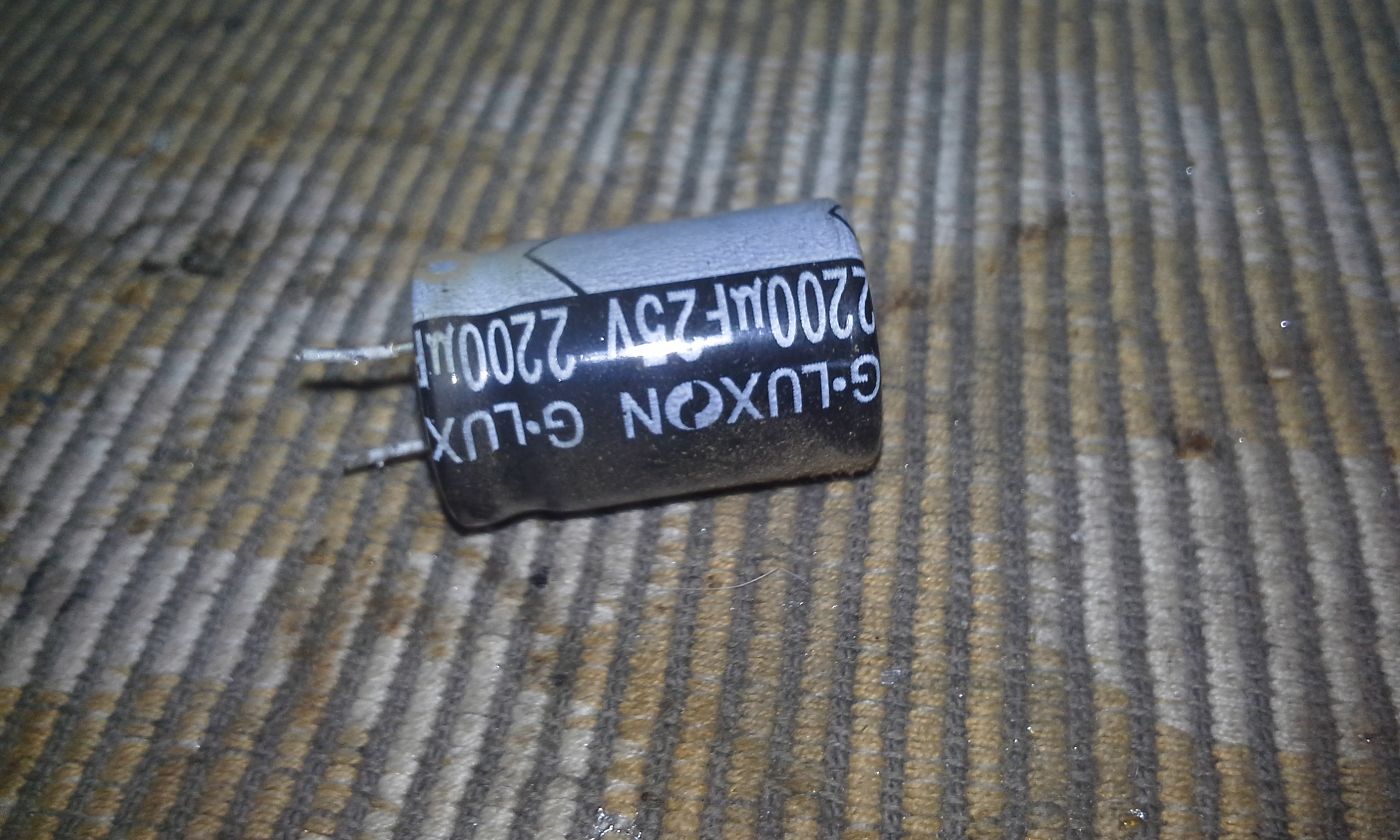

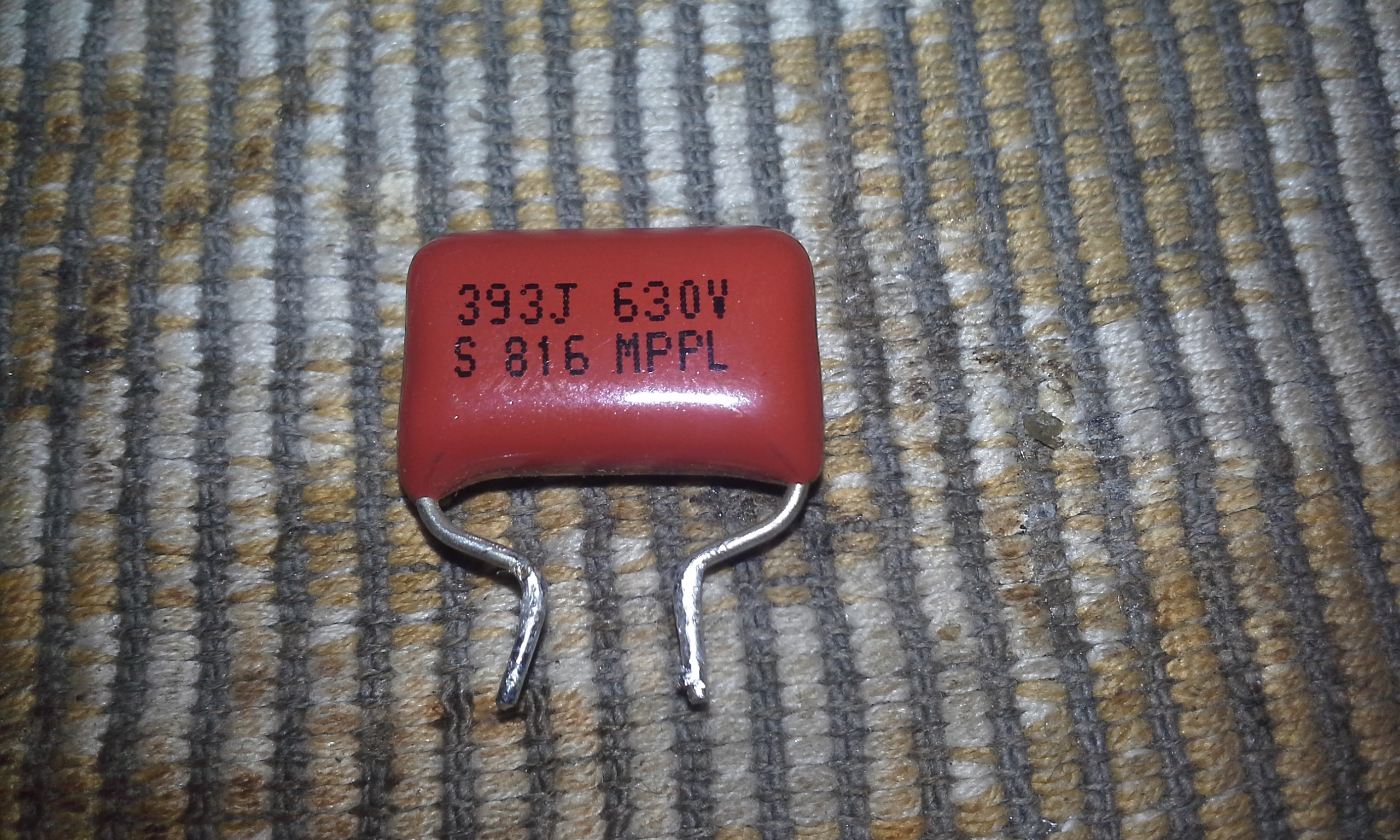

Поступил в ремонт телевизор LG Ultra Slim 21FU1RG-TS шасси MC-059C Изображение суженое по вертикали полоса 2см. При визуальном осмотре было выявлено вздутый конденсатор C311 2200мкф 25в  . После замены изображение появилось но растр растянут по краям и небольшая подушка.Был прогоревший дроссель L401 12 мили генри поставил ДРТ 1-1 от коррекции от советского 3УСТЦ у меня их на чердаке куча .Сгоревшая микросхема IC401 TDA8145 заменил на TDA8145 .пробитый диод D407 RU4AM заменил на SF38GL от блока питания старого монитора .C406 393/630v  в обрыве заменил на 273/400в  и C420 1мкф 250в заменил на 10мкф 400в потеряла емкость. После замены этих деталей телевизор телевизор заработал в штатном режиме!Ничего не греется. Схема здесь но немного не совпадает.Удачных ремонтов.Смотрим фото ниже...
http://www.podlovka.ru/20160220_134554.jpg

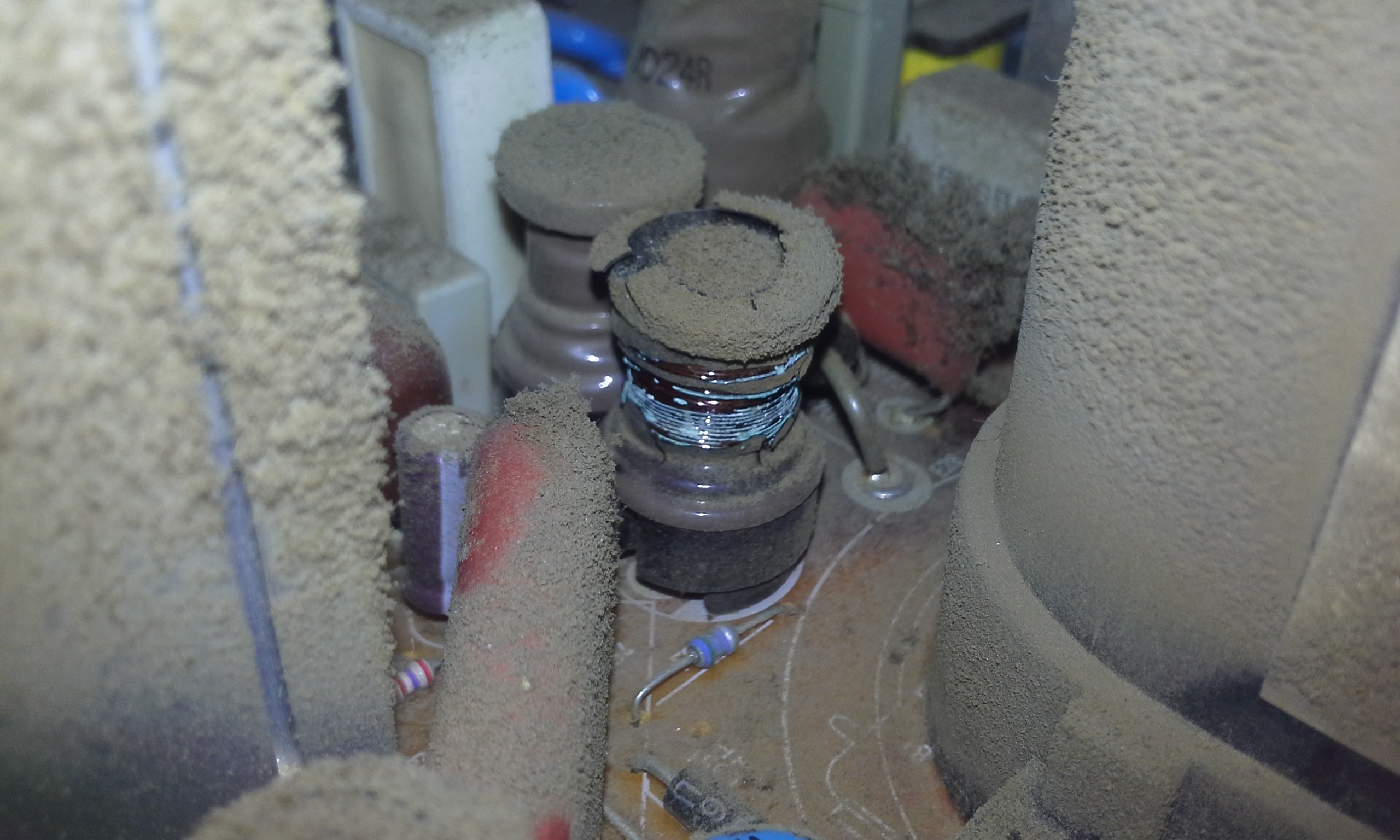

Обгоревший дроссель
http://www.podlovka.ru/20160220_134623.jpg
http://www.podlovka.ru/20160220_134609.jpg
http://www.podlovka.ru/20160220_134715.jpg
http://www.podlovka.ru/20160220_134728.jpg
http://www.podlovka.ru/20160220_134645.jpg
http://www.podlovka.ru/20160220_135335.jpg
http://www.podlovka.ru/20160220_135345.jpg

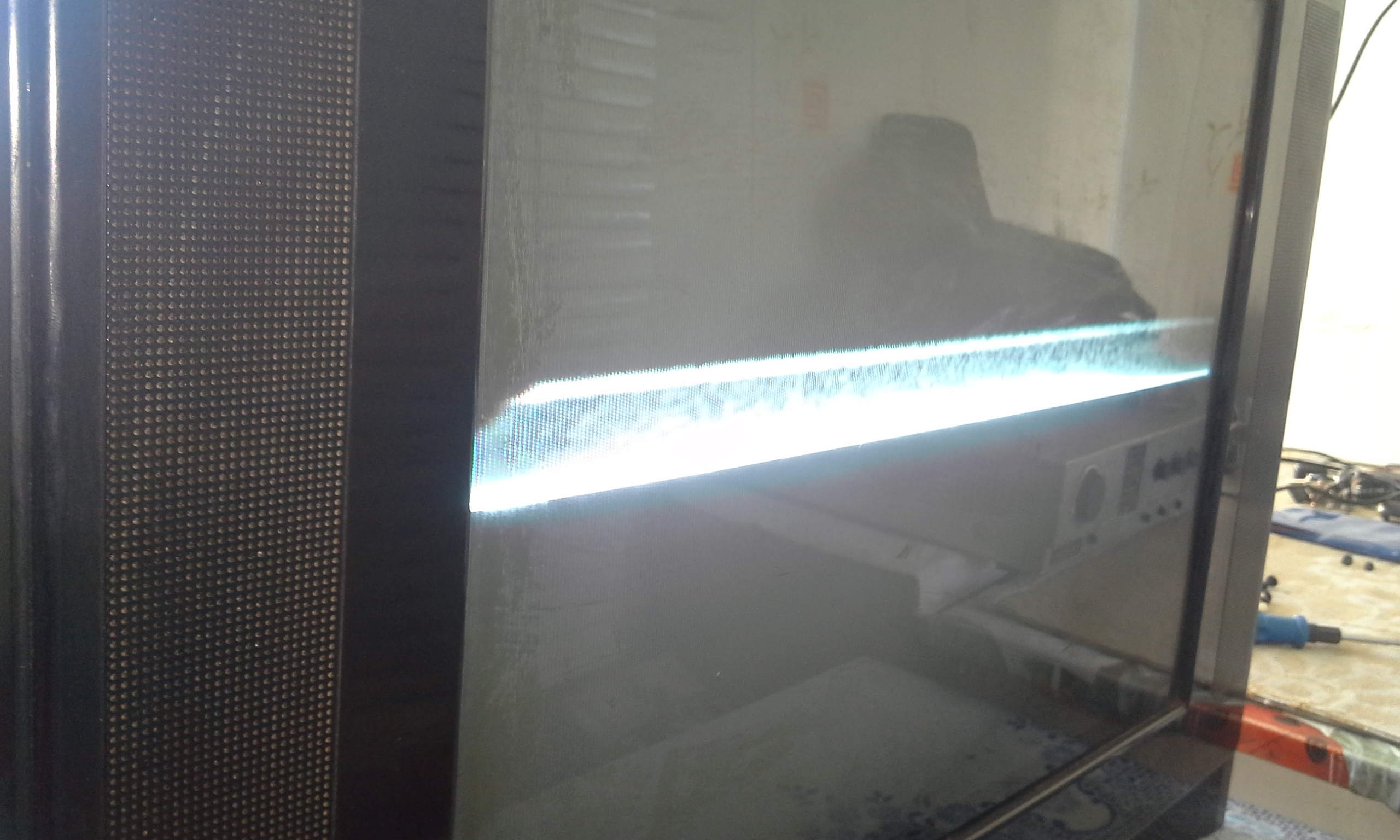

Так пришел в ремонт
http://www.podlovka.ru/20160220_134901.jpg
http://www.podlovka.ru/20160220_141140.jpg

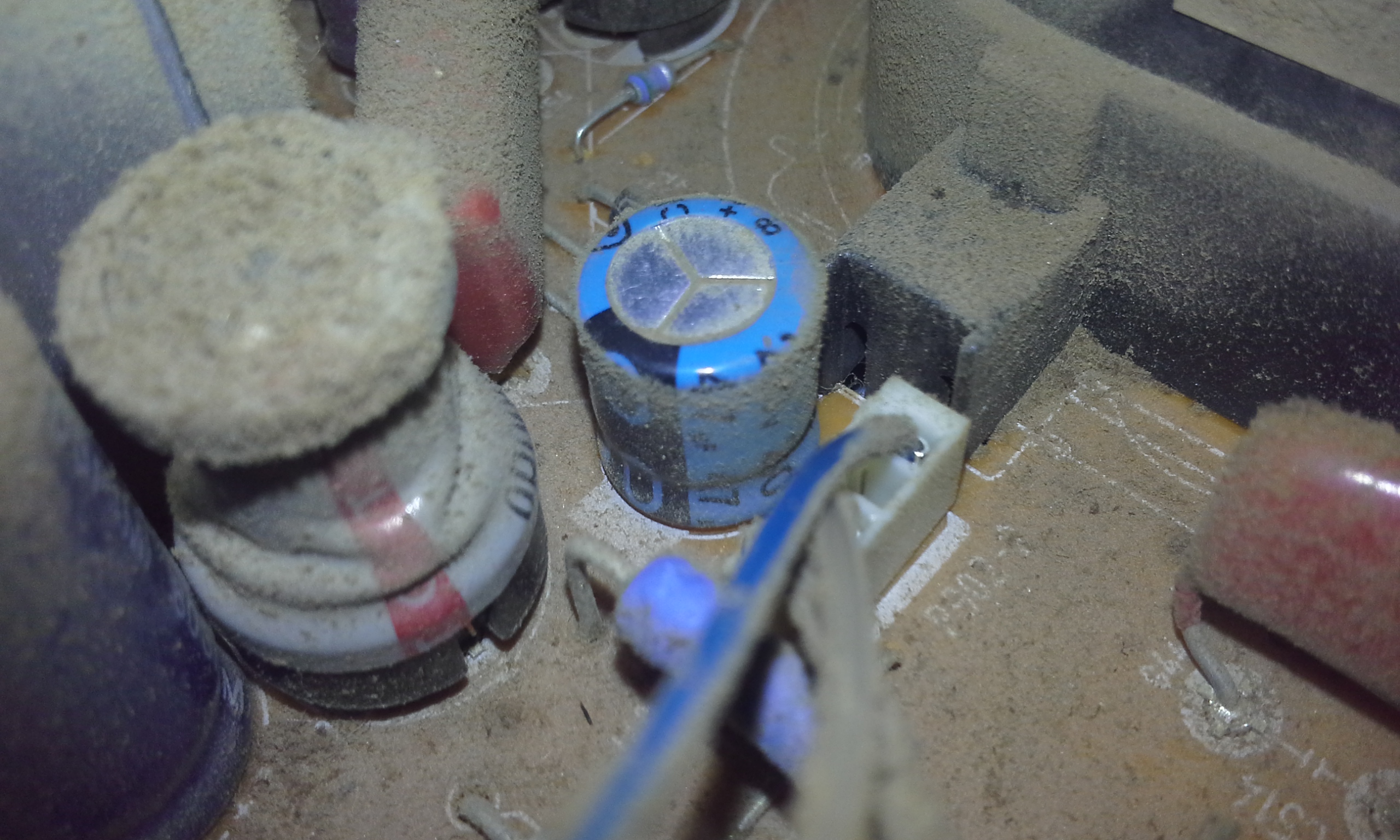

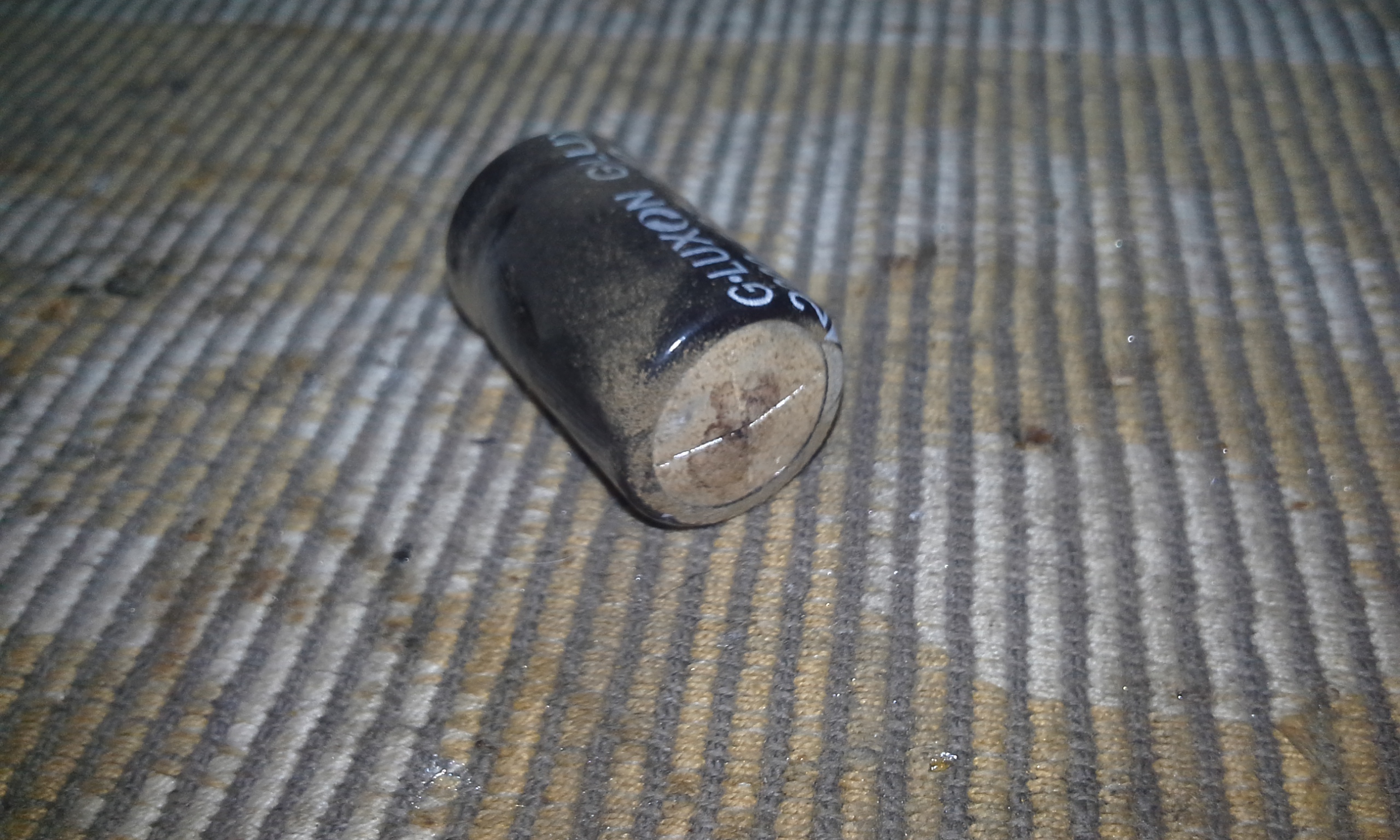

Нерабочий кондер
http://www.podlovka.ru/20160220_210345.jpg
После замены C311 2200 мкф 25в
http://www.podlovka.ru/20160220_140329.jpg

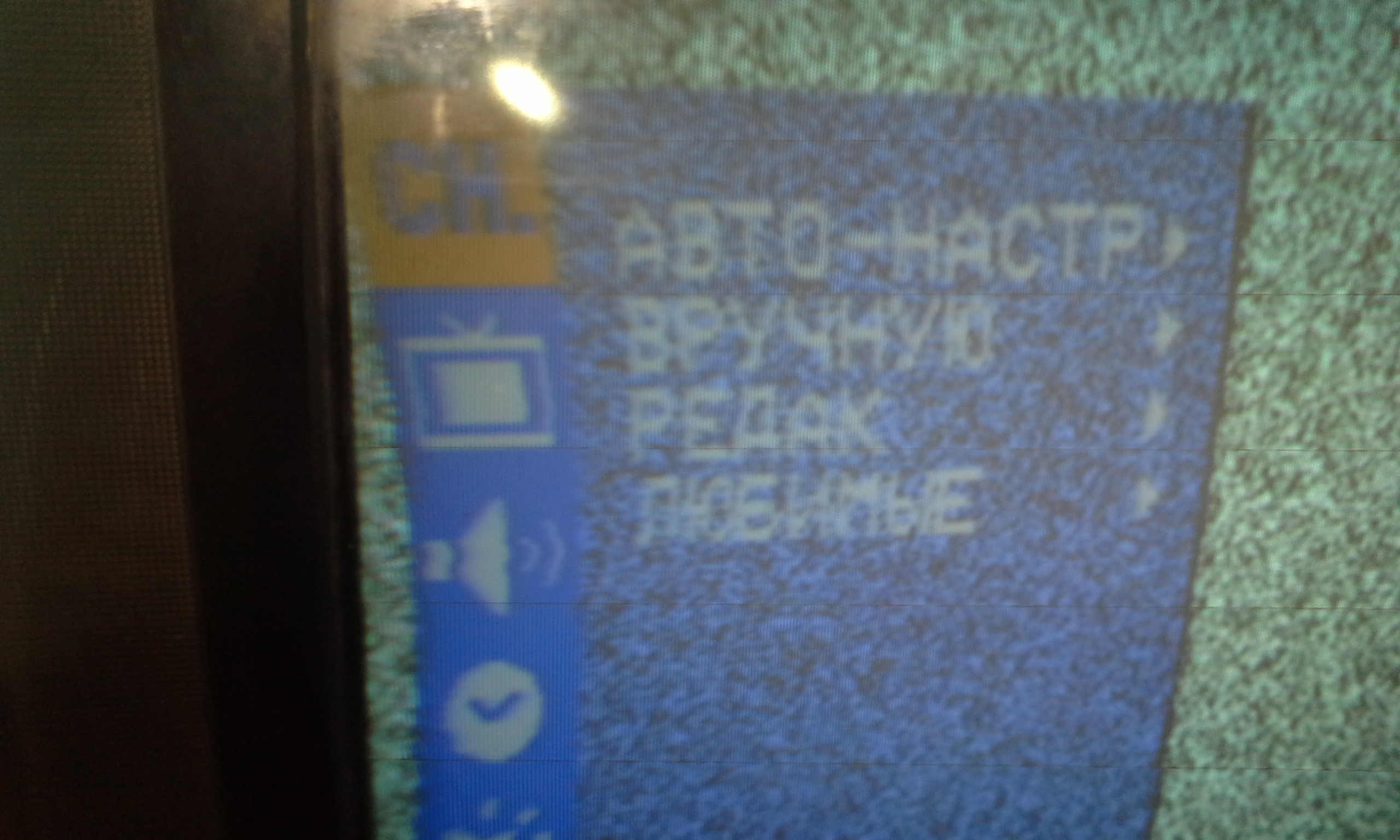

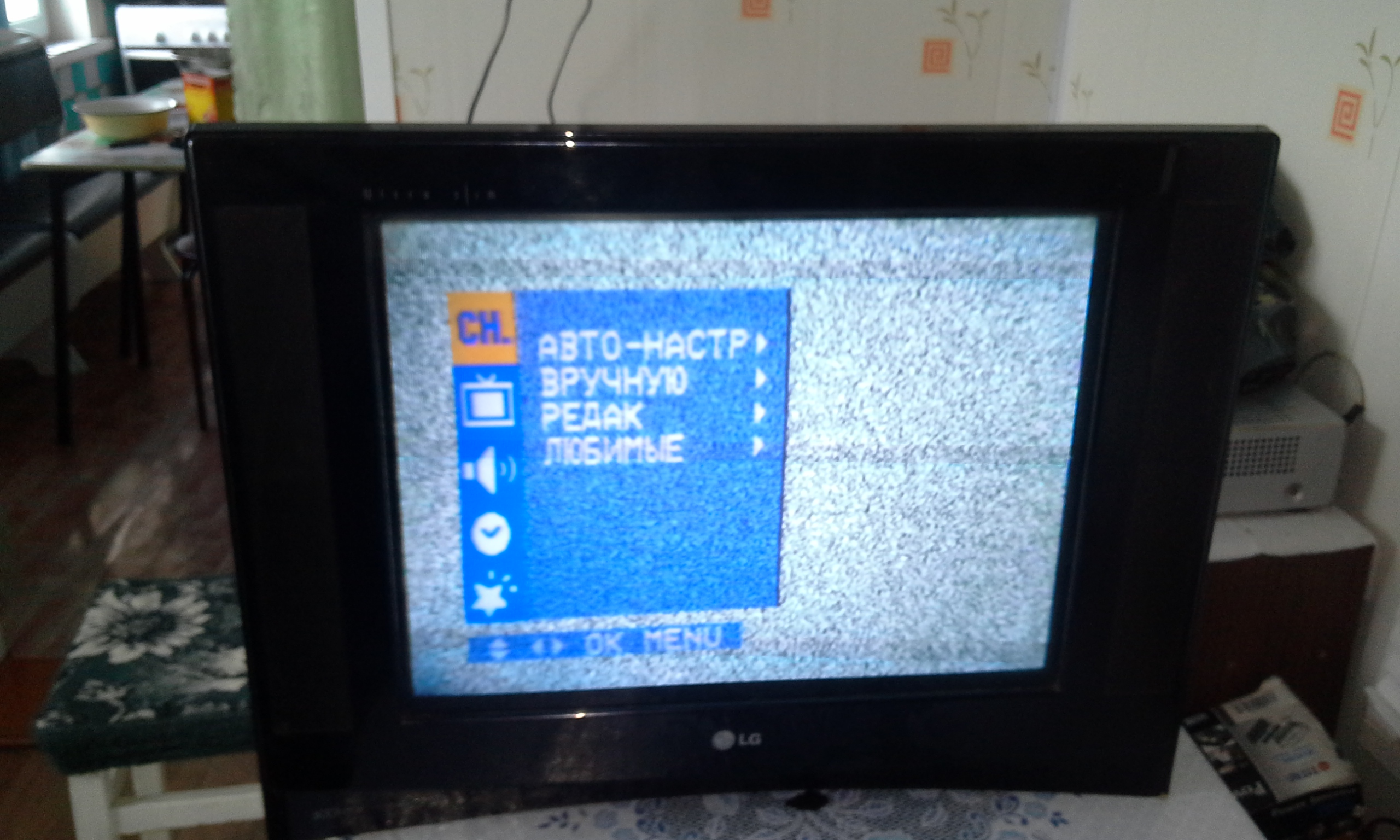

После замены всех неисправных деталей
http://www.podlovka.ru/20160221_161741.jpg
http://www.podlovka.ru/20160220_210400.jpg
http://www.podlovka.ru/20160221_161859.jpg

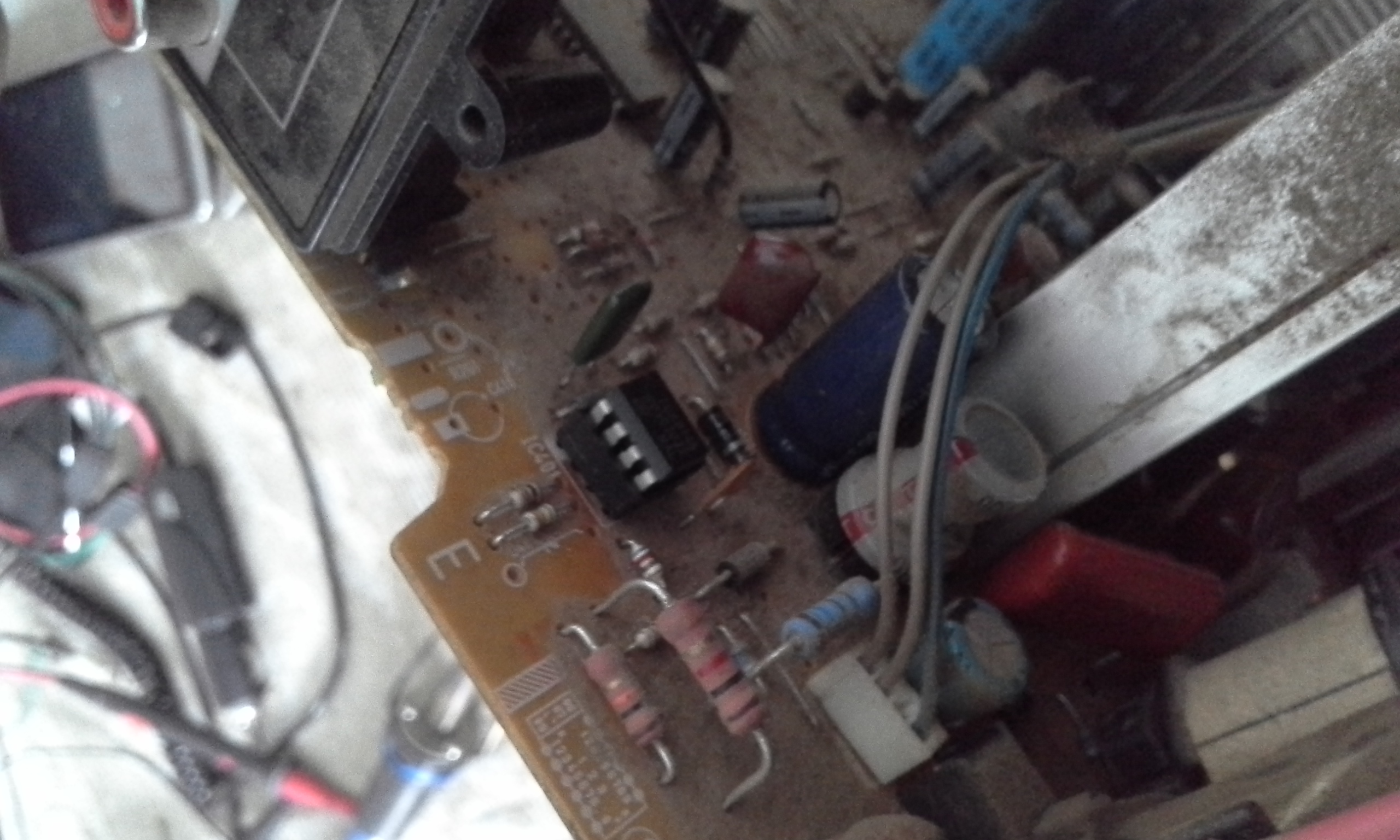

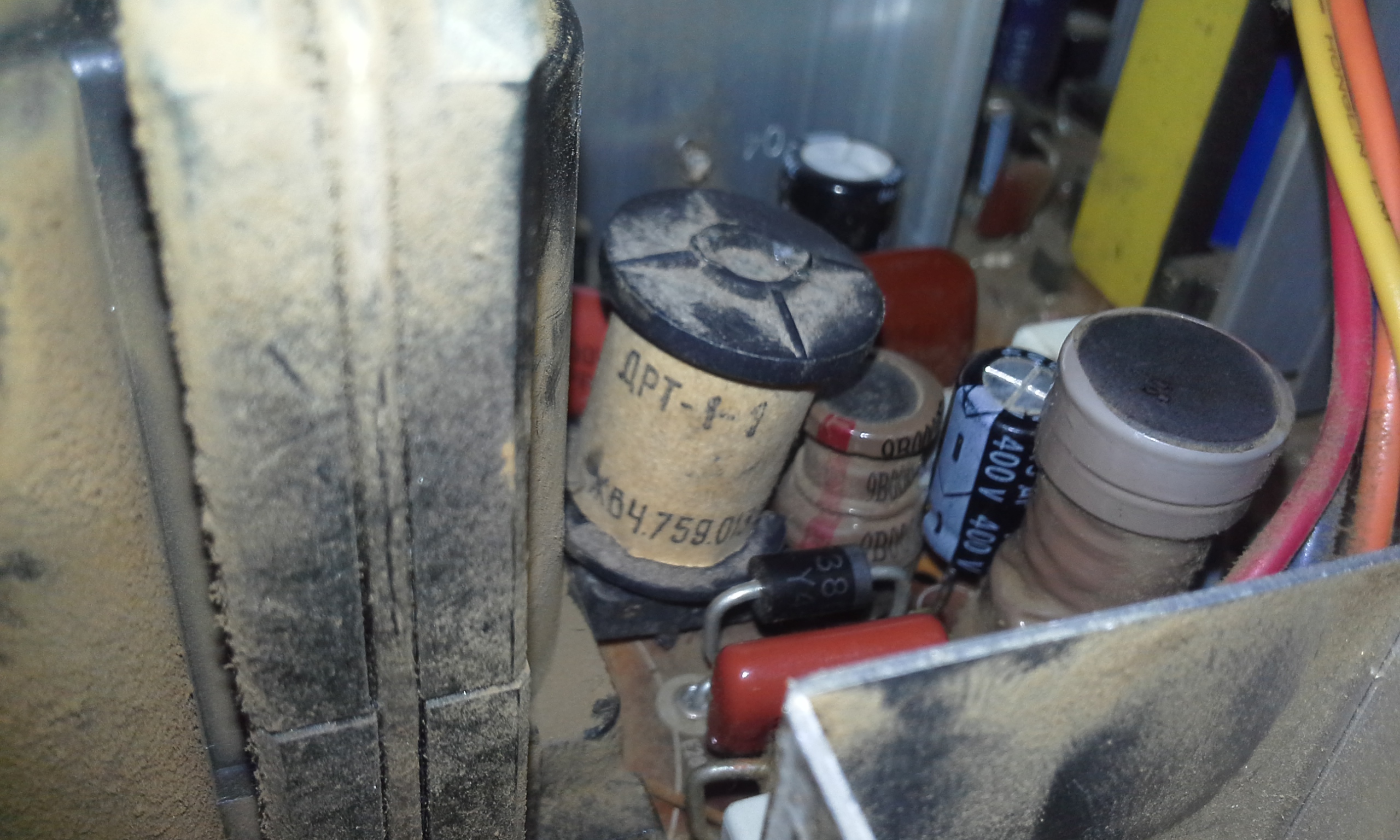

Советский дроссель
http://www.podlovka.ru/20160221_161924.jpg

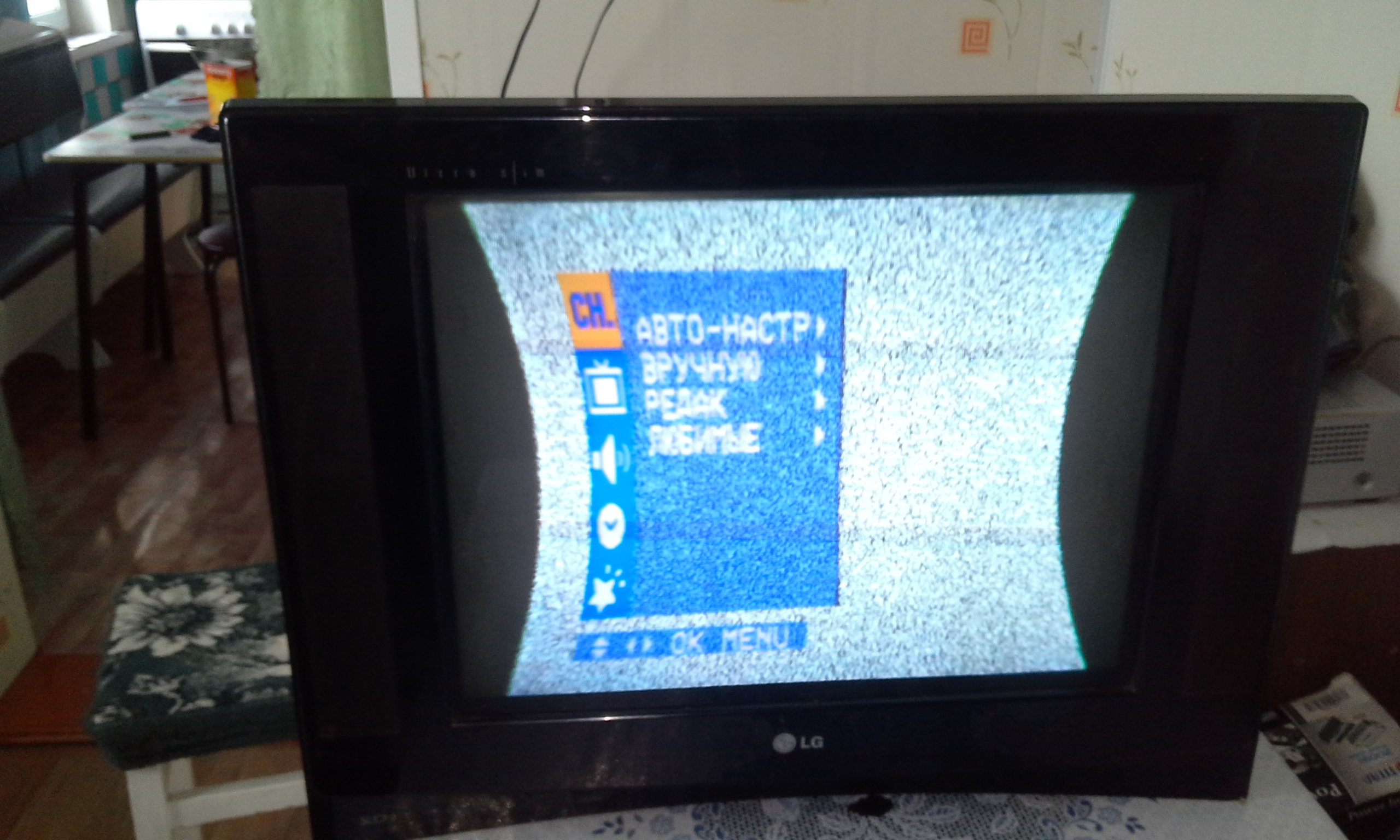

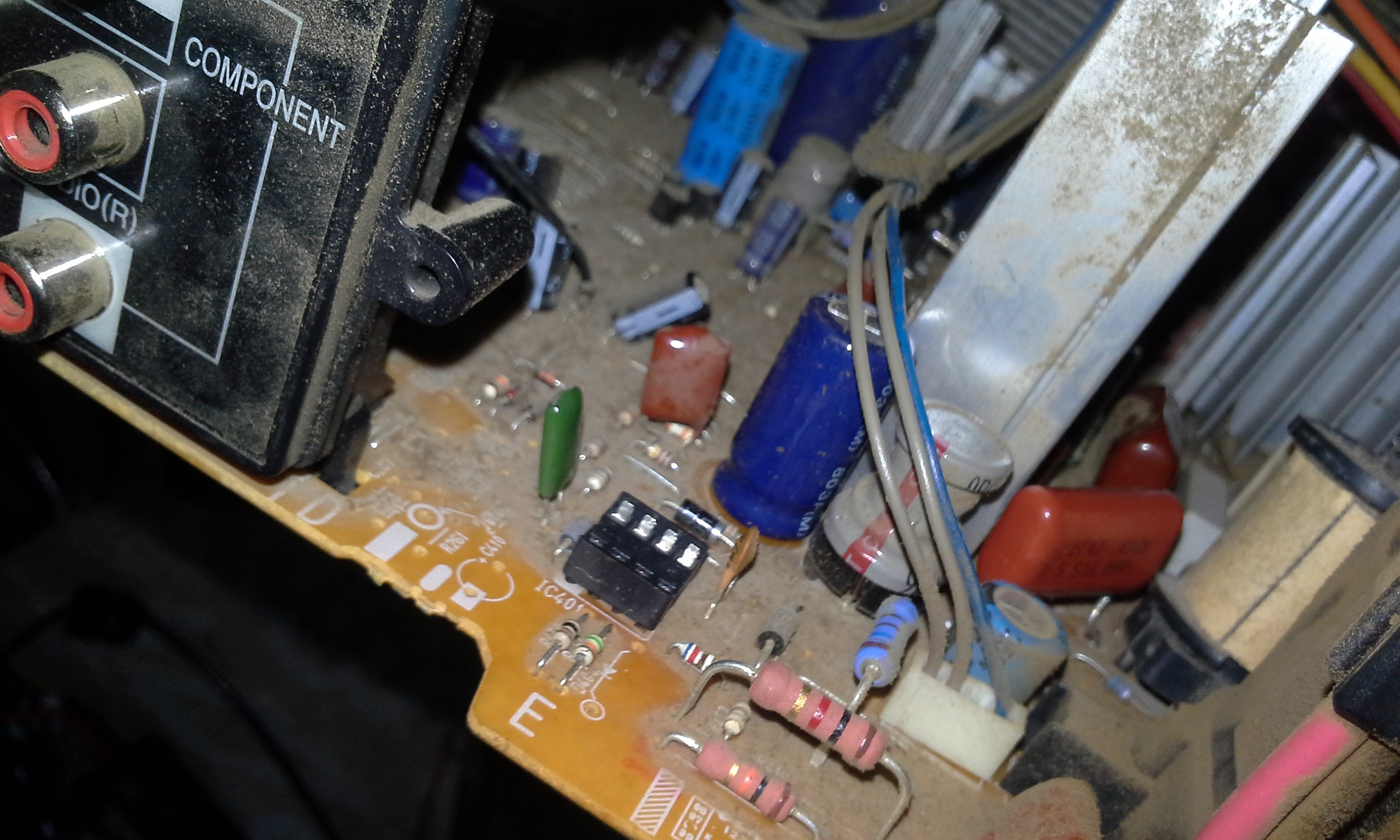

Так телик показывает со всеми исправными деталями но с отсутствующей микросхемой IC401 TDA8145 я поставил панельку для теста.
http://www.podlovka.ru/20160221_161952.jpg
http://www.podlovka.ru/20160221_162005.jpg

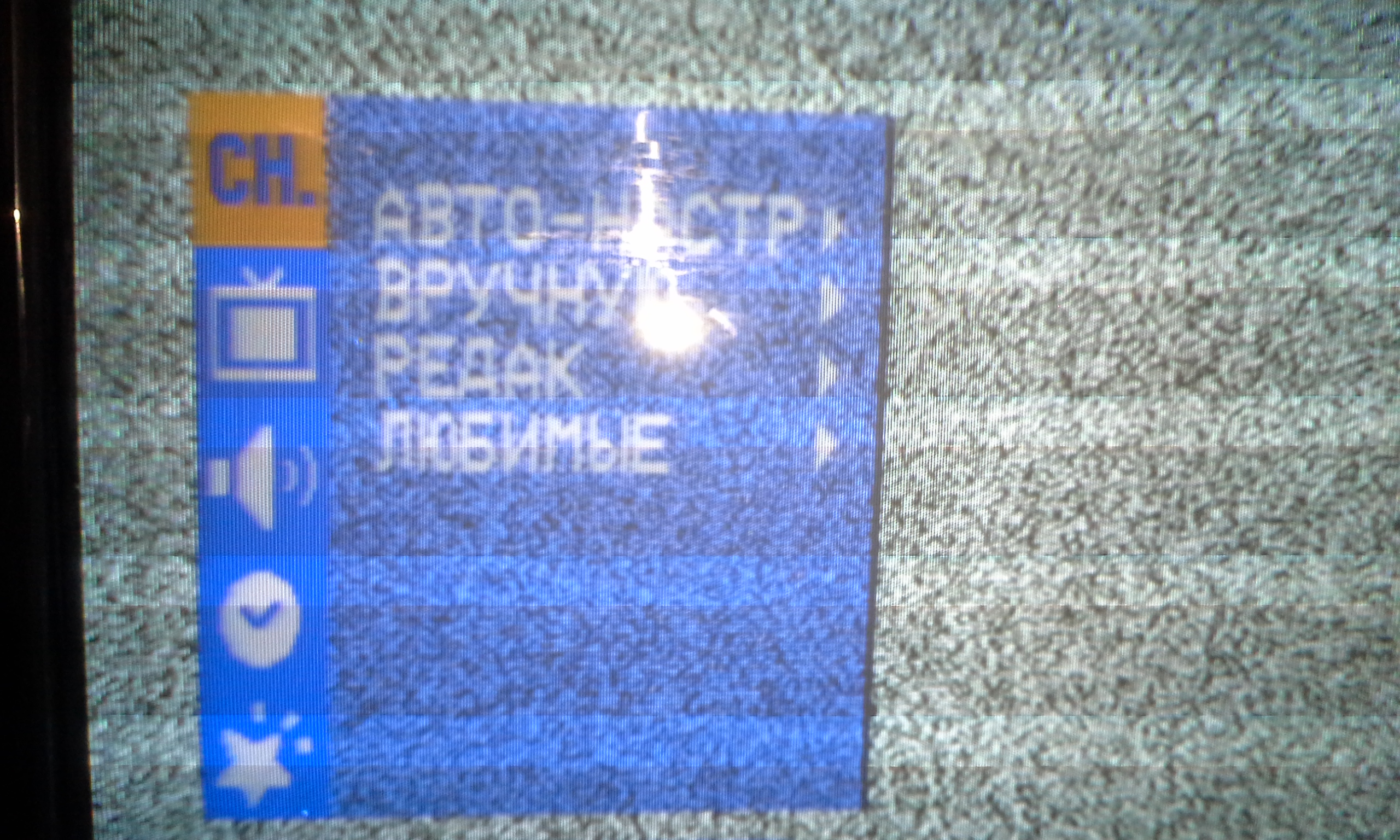

Так работает с микросхемой
http://www.podlovka.ru/20160221_162733.jpg

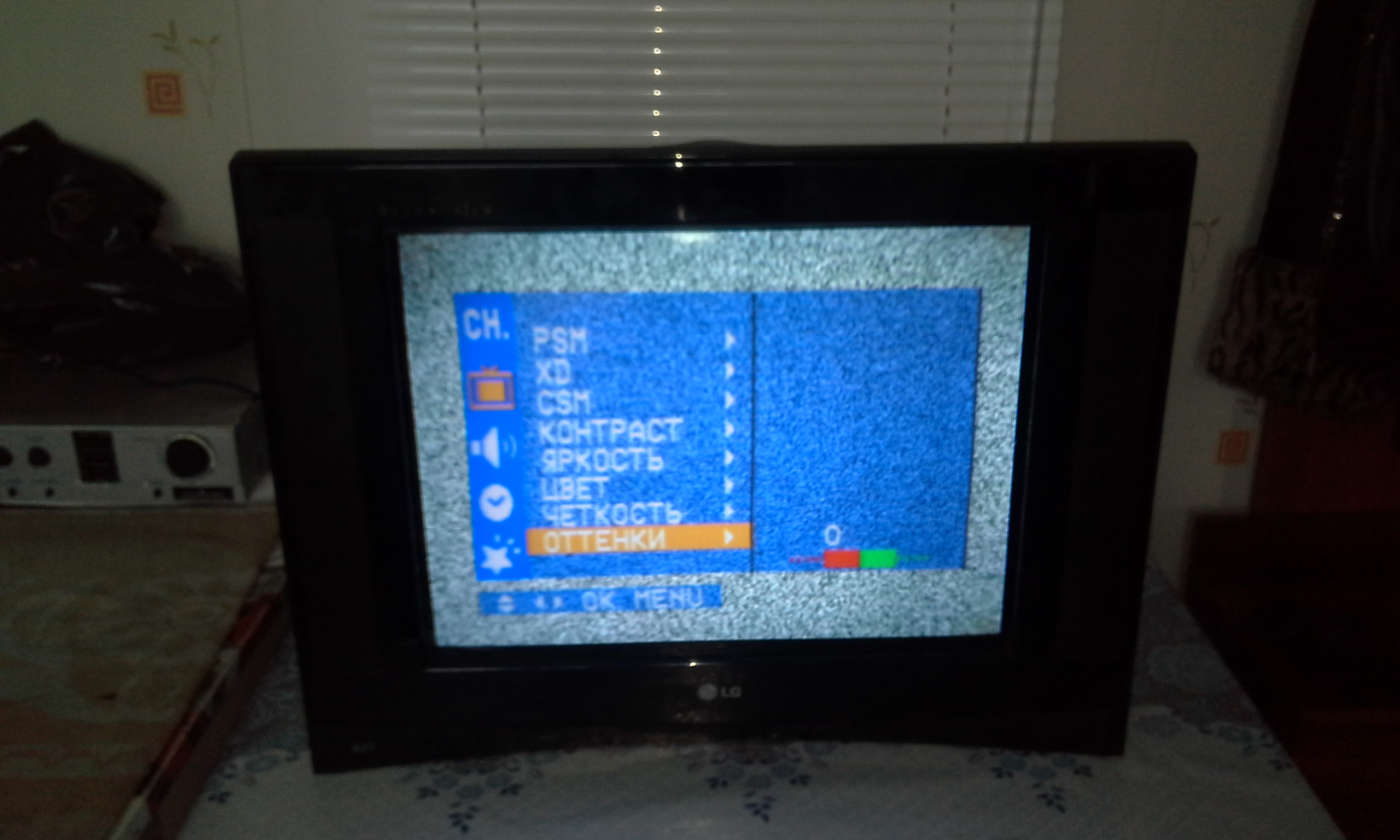

А это уже аппарат в сборе прошел прогон и готов к выдаче клиенту.
http://www.podlovka.ru/20160221_164906.jpg
