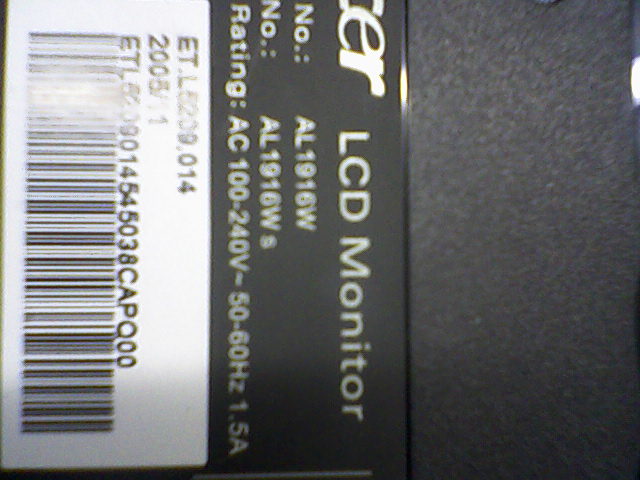

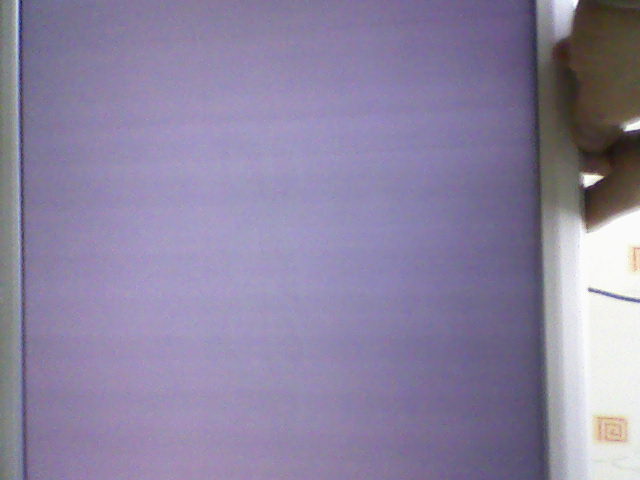

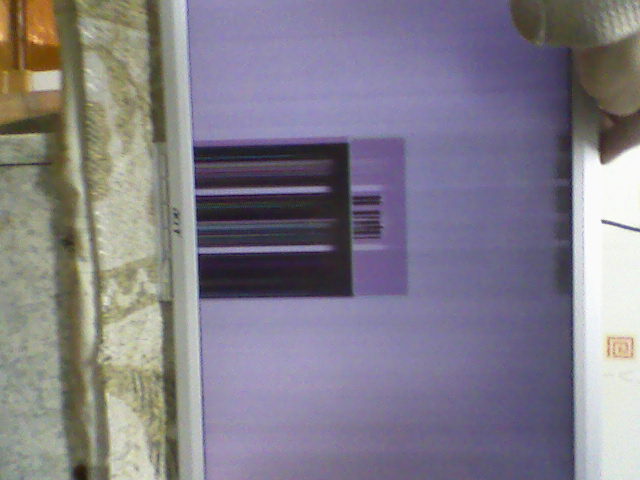

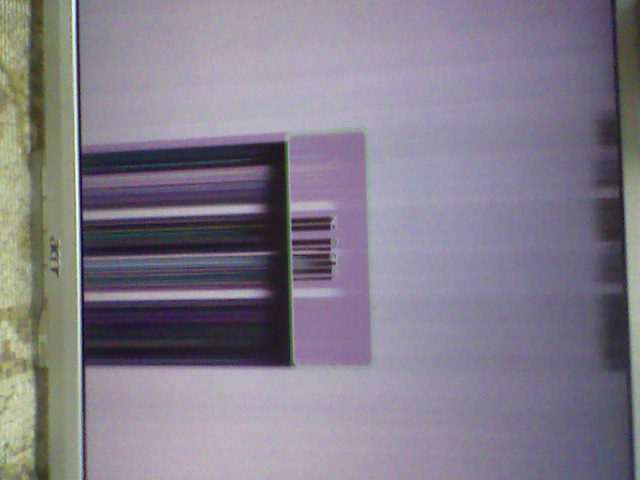

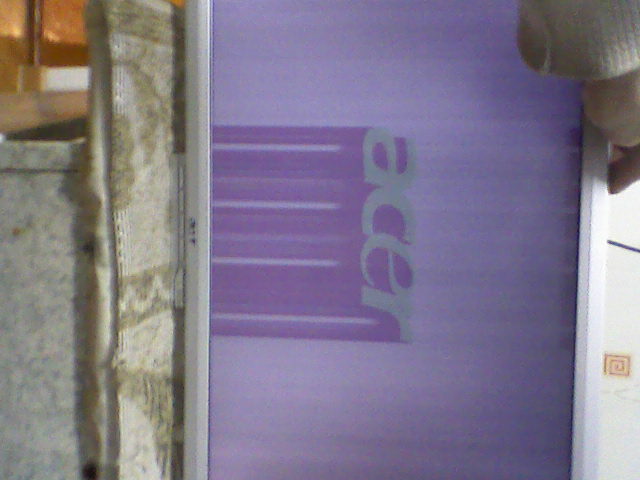

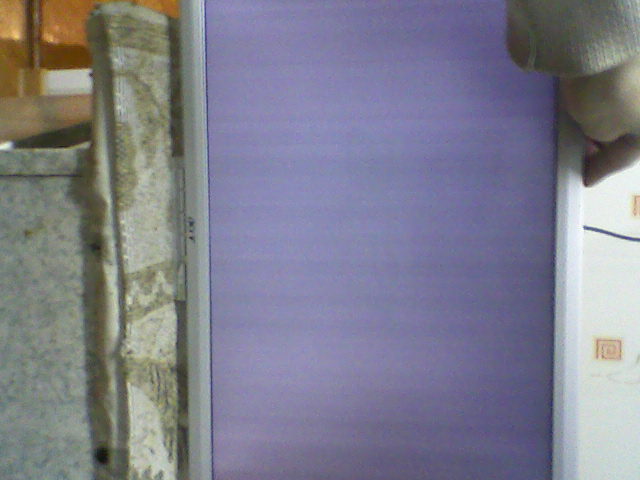

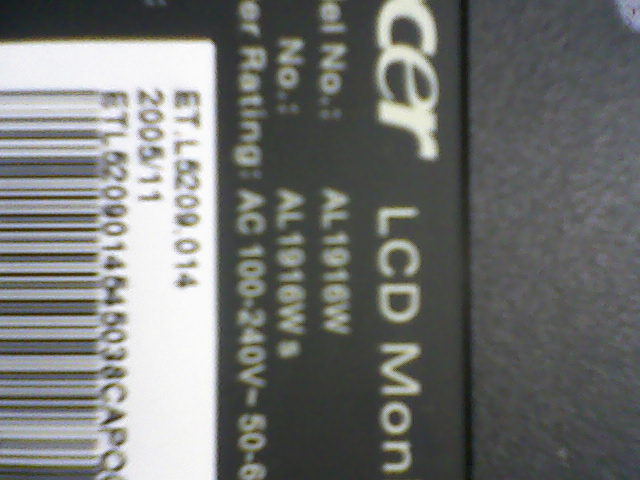

Монитор Acer AL1916W s На экране вертикальные искажения. В виде вертикальных разноцветных полос .типа тени от изображения.

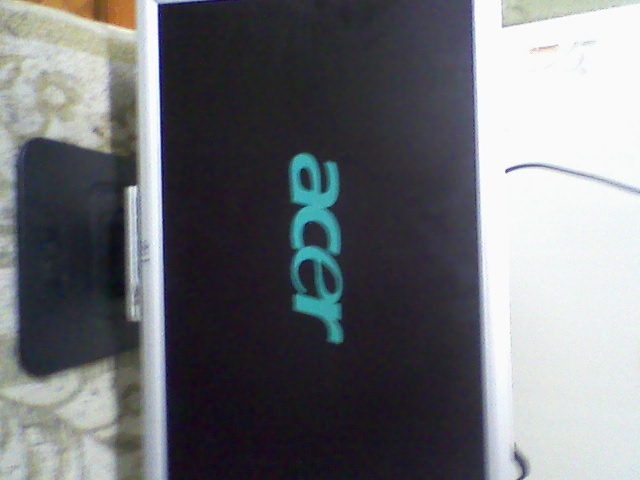

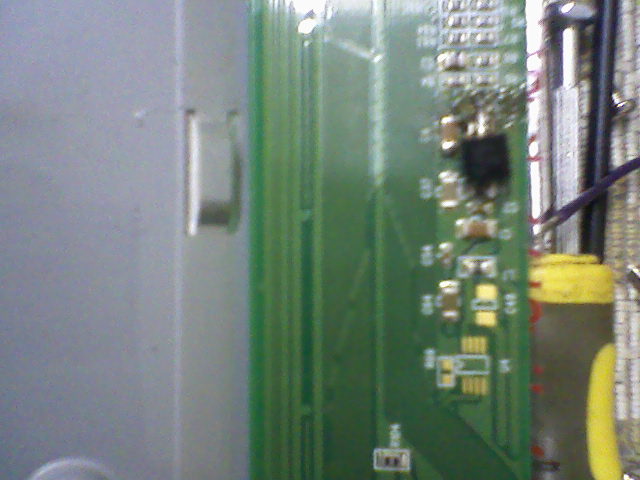

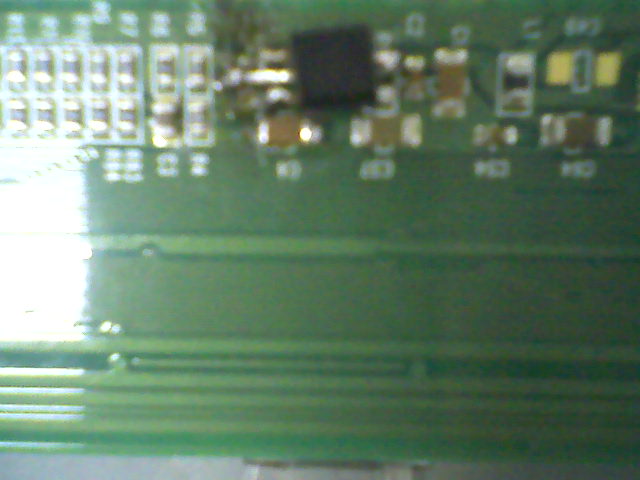

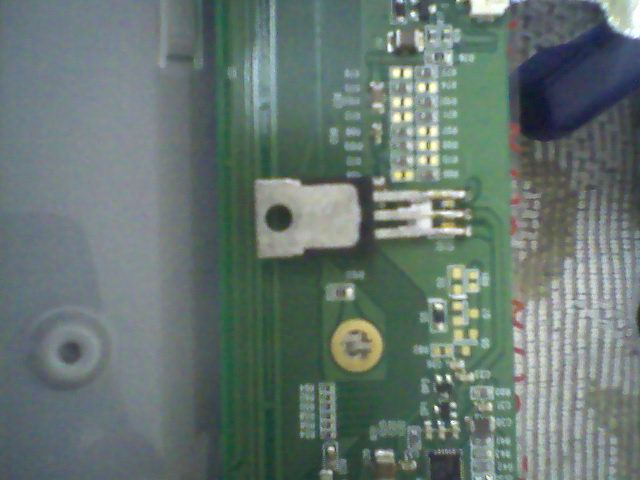

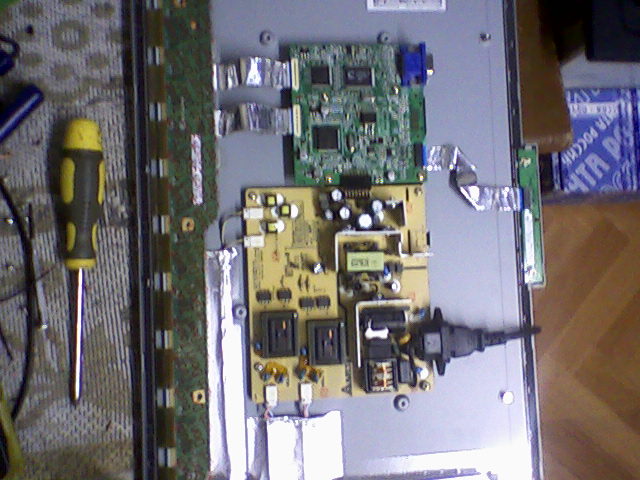

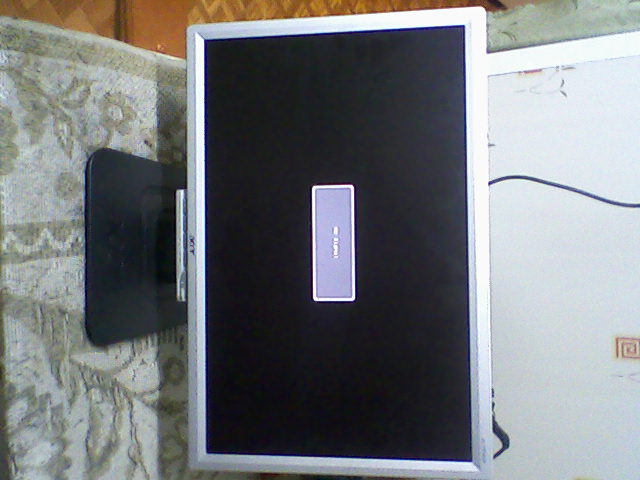

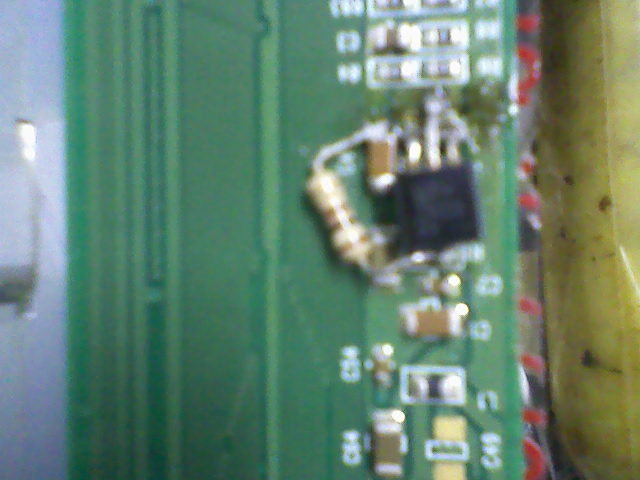

Неисправность кроется на плате матрицы (не путать с платой управления и питания ) Отсоединяем два шлейфа от платы управления и окуратно отклеиваем их. откручиваем 3 болтика крепления платы матрицы и переварачиваем.При осмотре прозвонке видем неисправные smd элементы. Это транзистор CHT2907ZPT pnp 60 volt / 600 ma. каторый по нехитрой схеме понижает с 12 вольт до 10,5 вольт, Далее 10,5 вольт идет на гасящие сопративление 10 Ом при осмотре он в обрве и обуглился , с него на smd стабилизатор TL431AC с него идет питание на ячейки матрицы 9,5 вольт .Из за неисправных элементов напряжение отсутствовало чем вызывался такой девект.Я думаю это типовая неисправность .Не выдежила TL431AC ее пробило на кз и корпус.в итоге сгорело сопративление 10 Ом .ну и транзистор CHT2907ZPT его тоже желательно заменить даже если рабочичий потом может уйти в обрыв или кз. SMD деталей под рукой не оказалось пришлось поставить то что было под рукой,из компьютерного бп TL431 и обычное сопративление на 10 Ом. вместо транзистора CHT2907ZPT был установлен отечественный мощьный транзистор КТ818Г посто послабее не оказалось... В итоге монитор запустился и работает не одна из деталей не греется. Фото прилогаю.. Всем Удачных ремонтов.!!! [img]
